Автоматизированная

газораспределительная станция (АГРС)

НАЗНАЧЕНИЕ:

АГРС предназначены для снижения давления газа, поступающего от магистральных или местных распределительных трубопроводов, с последующей подачей газа в систему газоснабжения.

Основные функции АГРС:

очистка газа от капельной влаги и механических примесей с последующим удалением продуктов очистки;

газа перед редуцированием;

редуцирование магистрального газа до требуемого давления и поддержание давления на заданном уровне с необходимой точностью;

одоризация газа, отпускаемого потребителю;

коммерческий учет расхода газа;

автоматическое управление режимами работы технологического оборудования АГРС с дистанционной выдачей аварийных и предупредительных сигналов в операторную или на диспетчерский пункт;

информационная связь с системами автоматизации верхнего уровня.

АГРС изготавливаются для эксплуатации в различных климатических условиях. Конкретные климатические условия эксплуатация АГРС оговариваются в опросном листе при заказе станции.

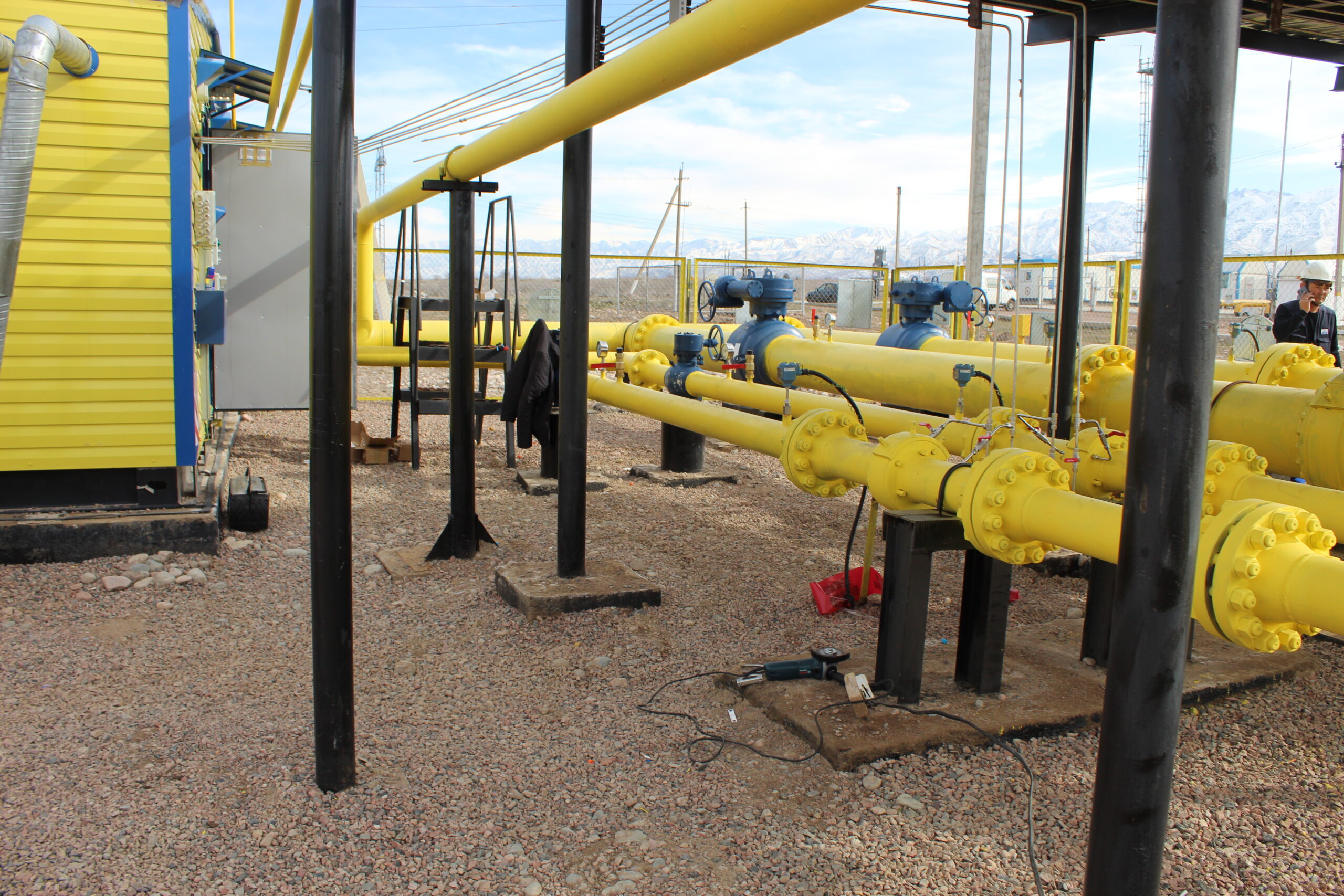

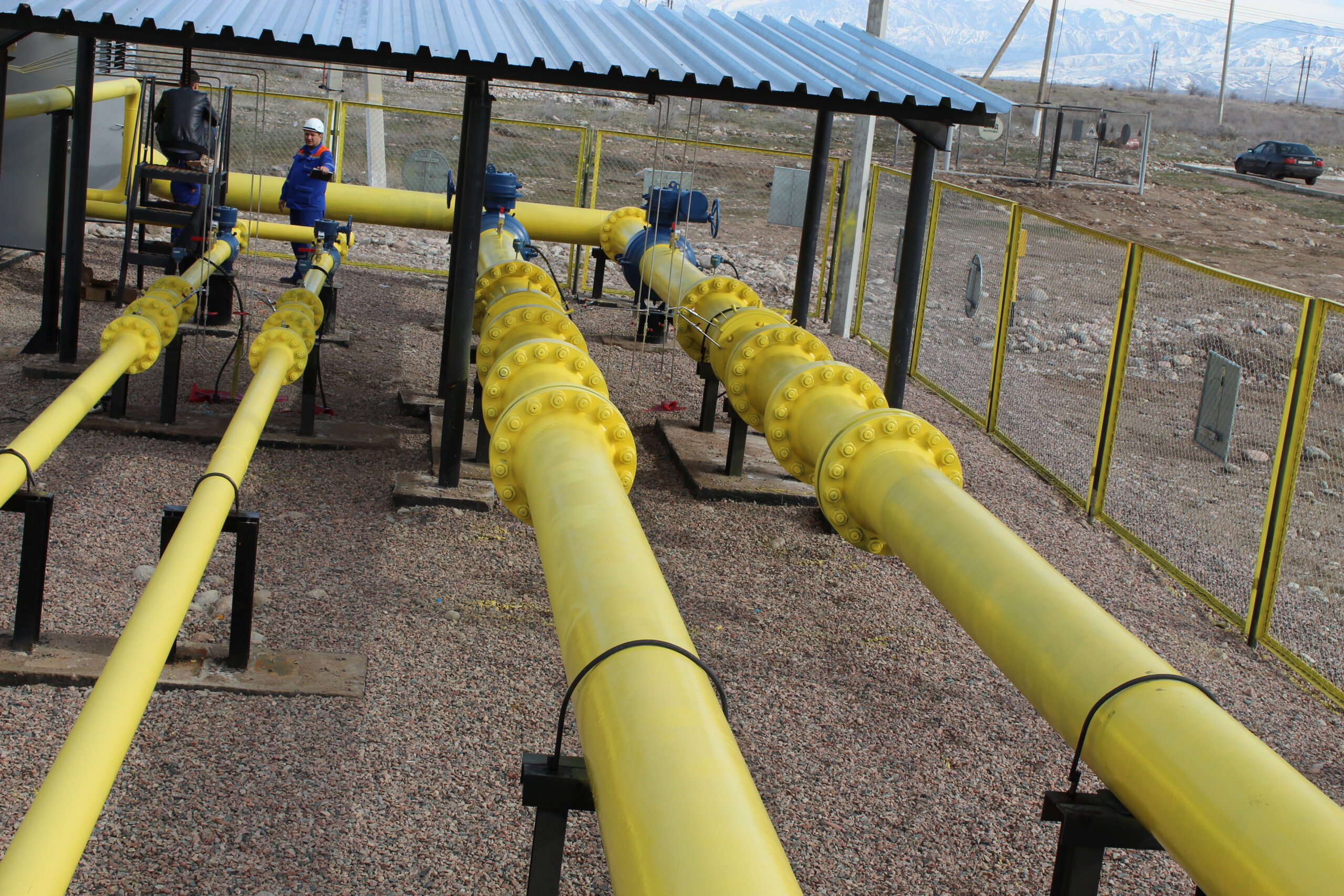

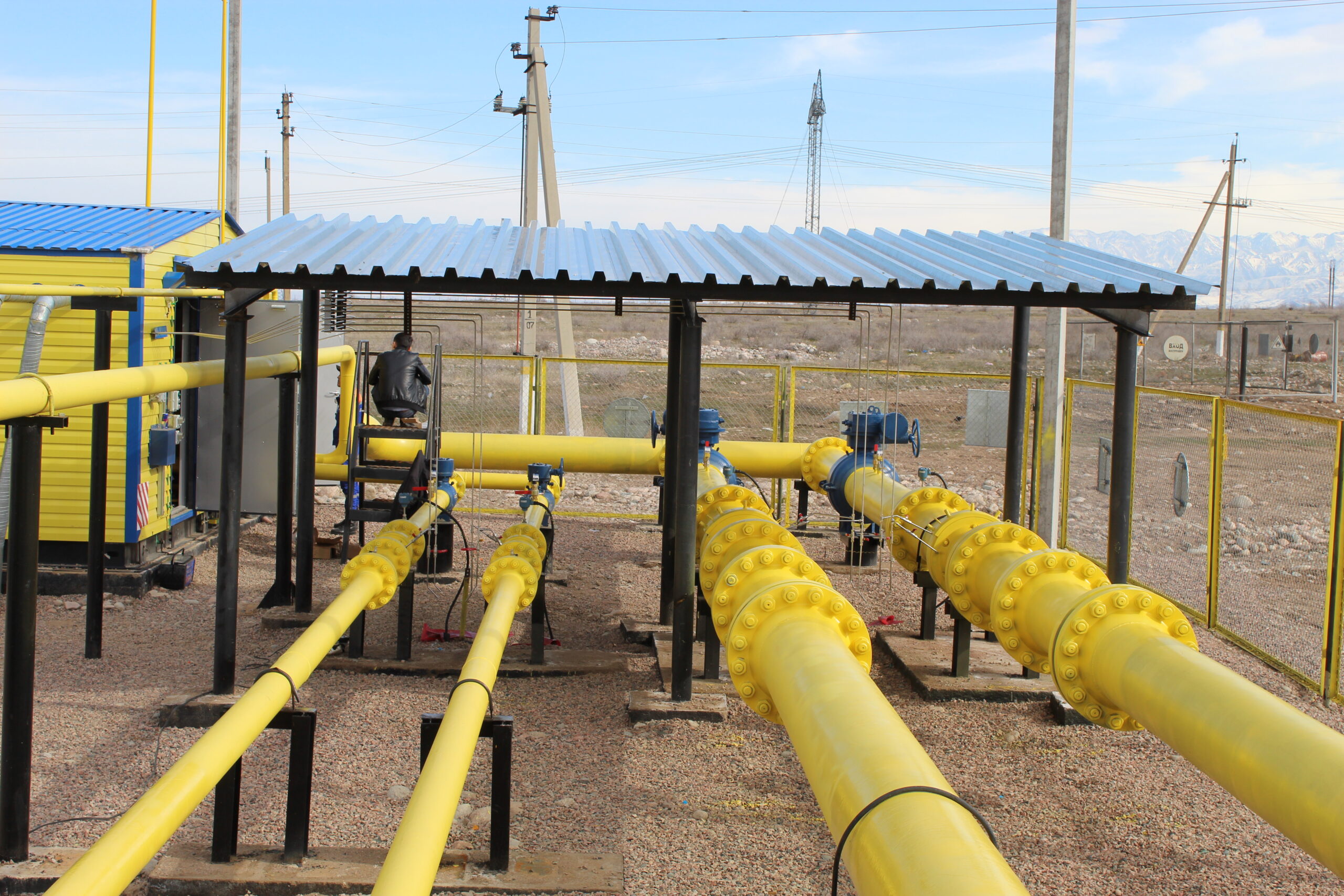

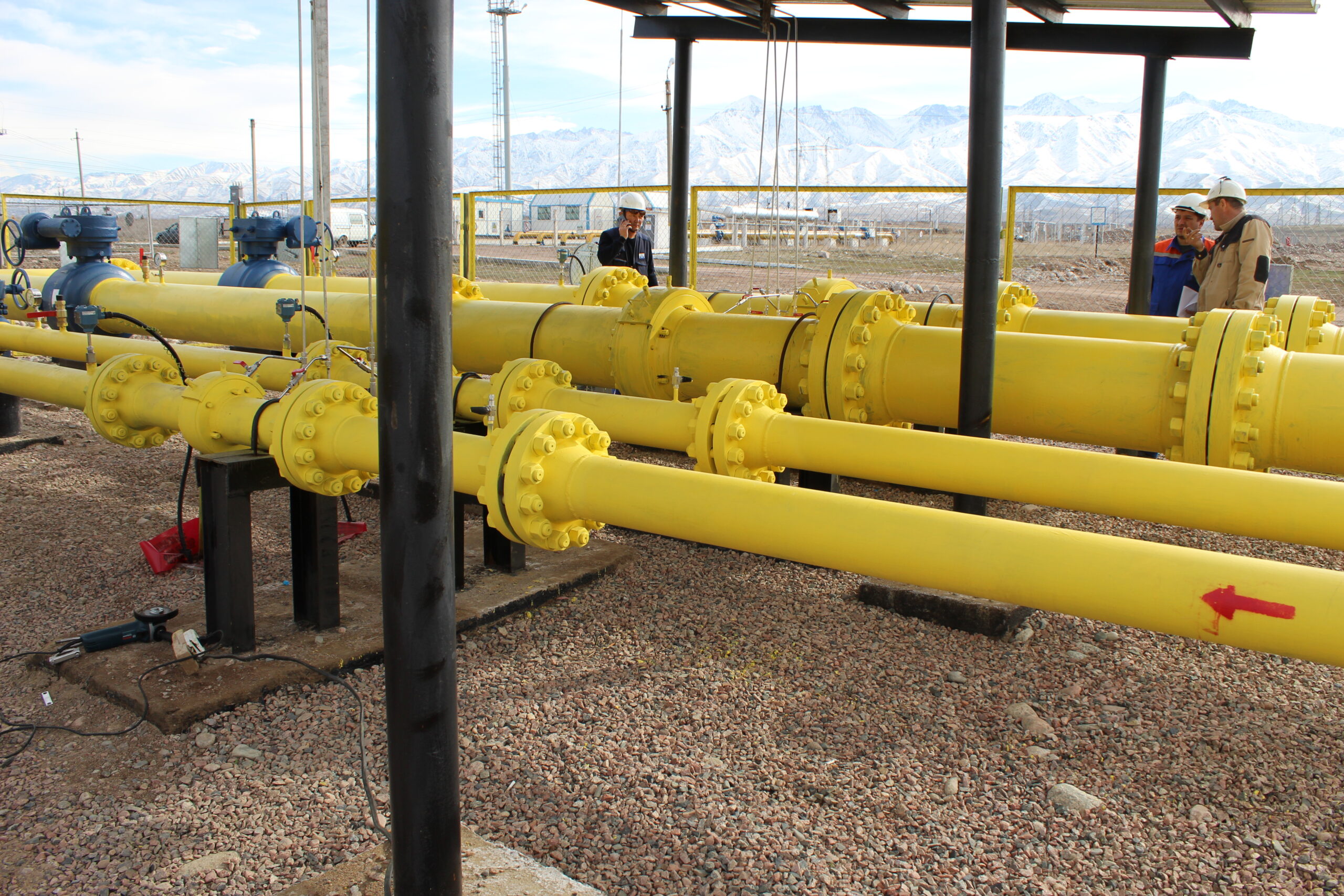

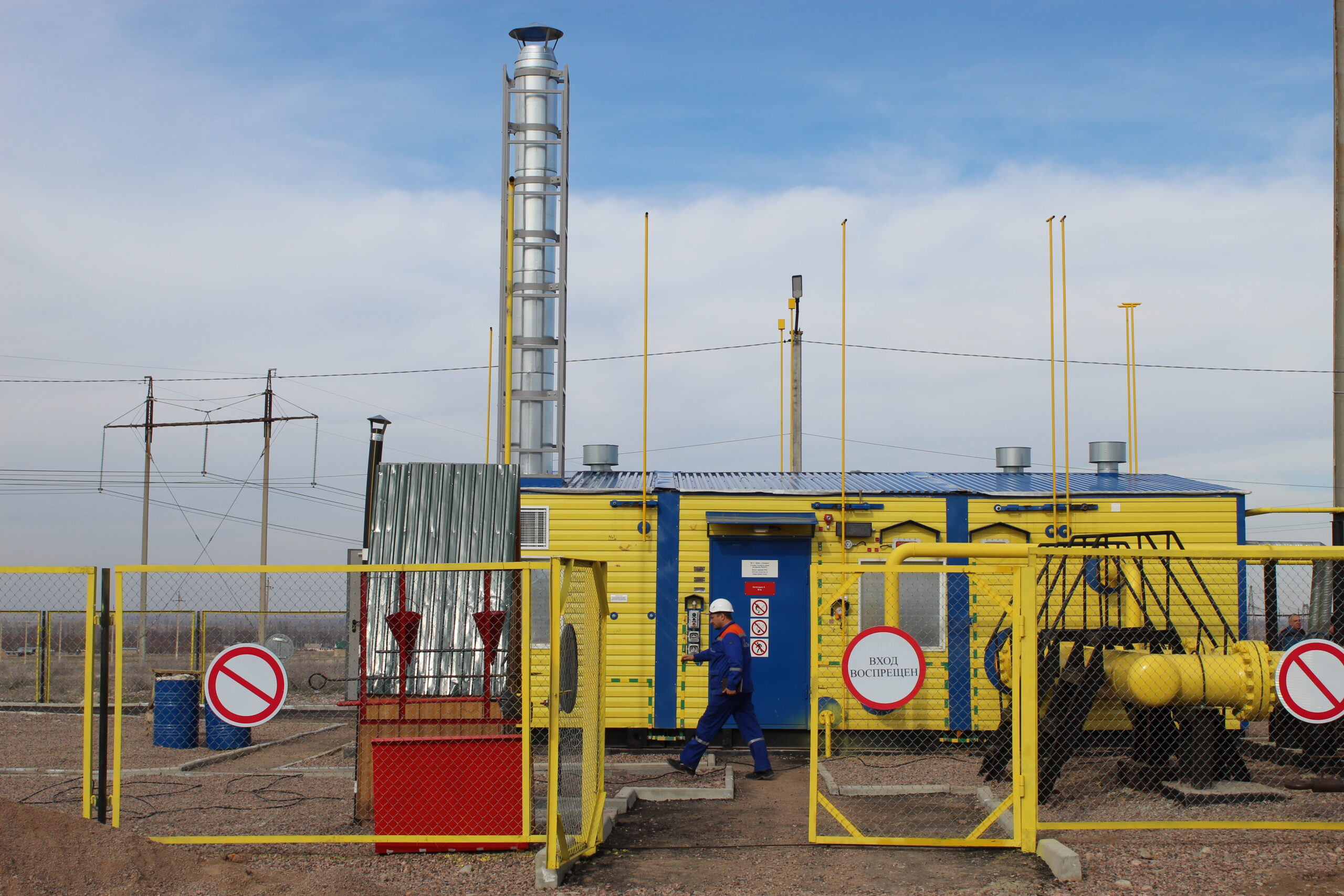

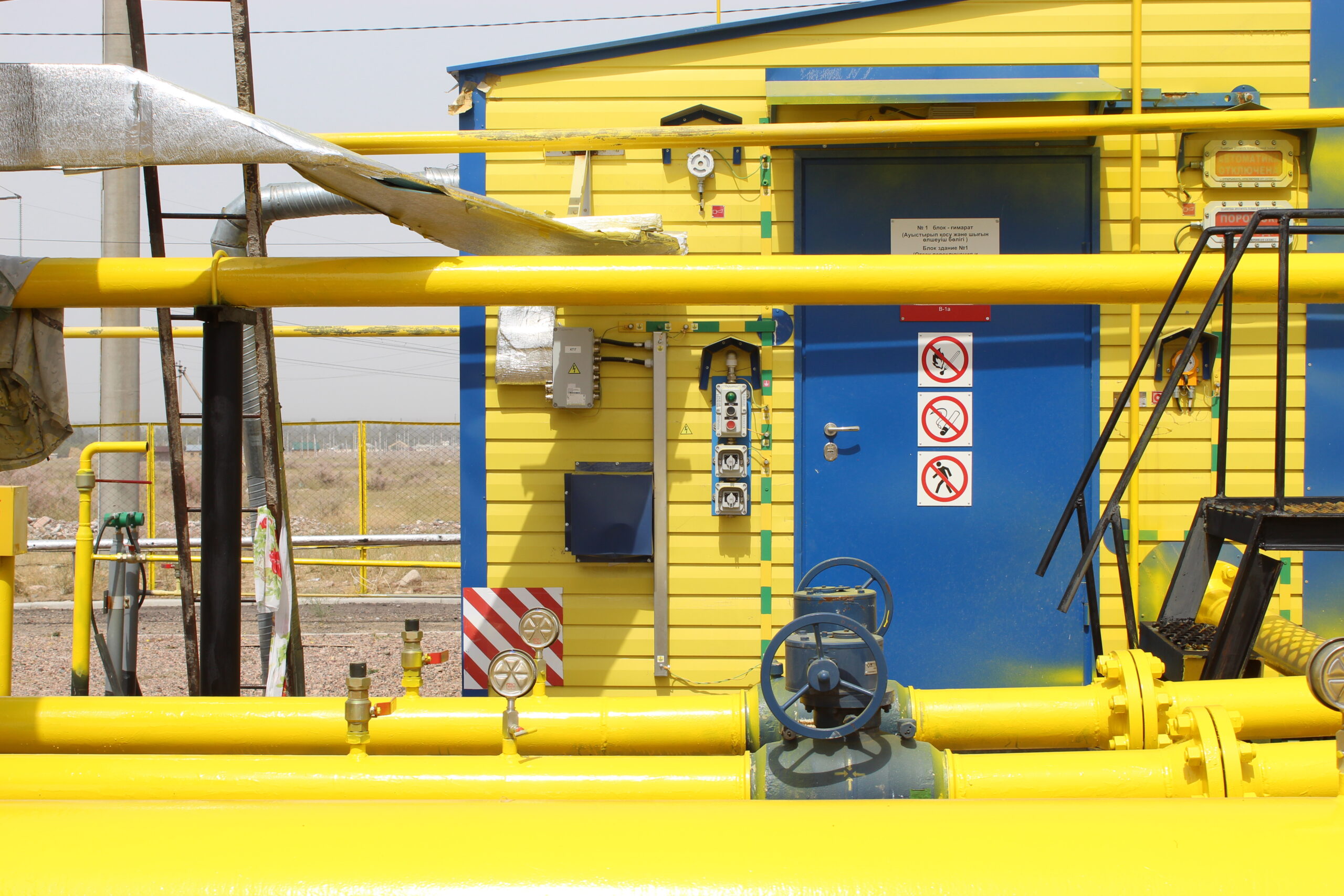

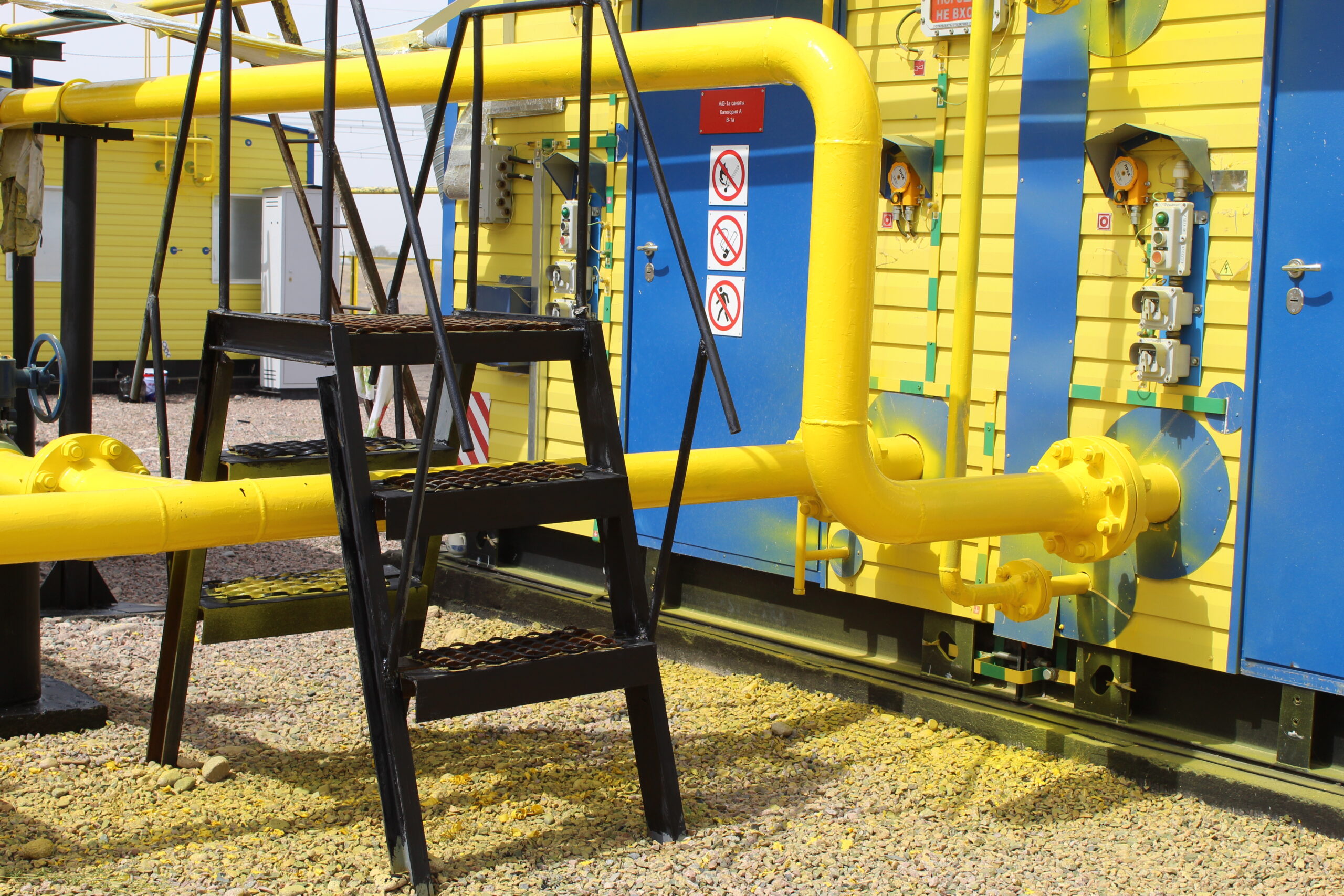

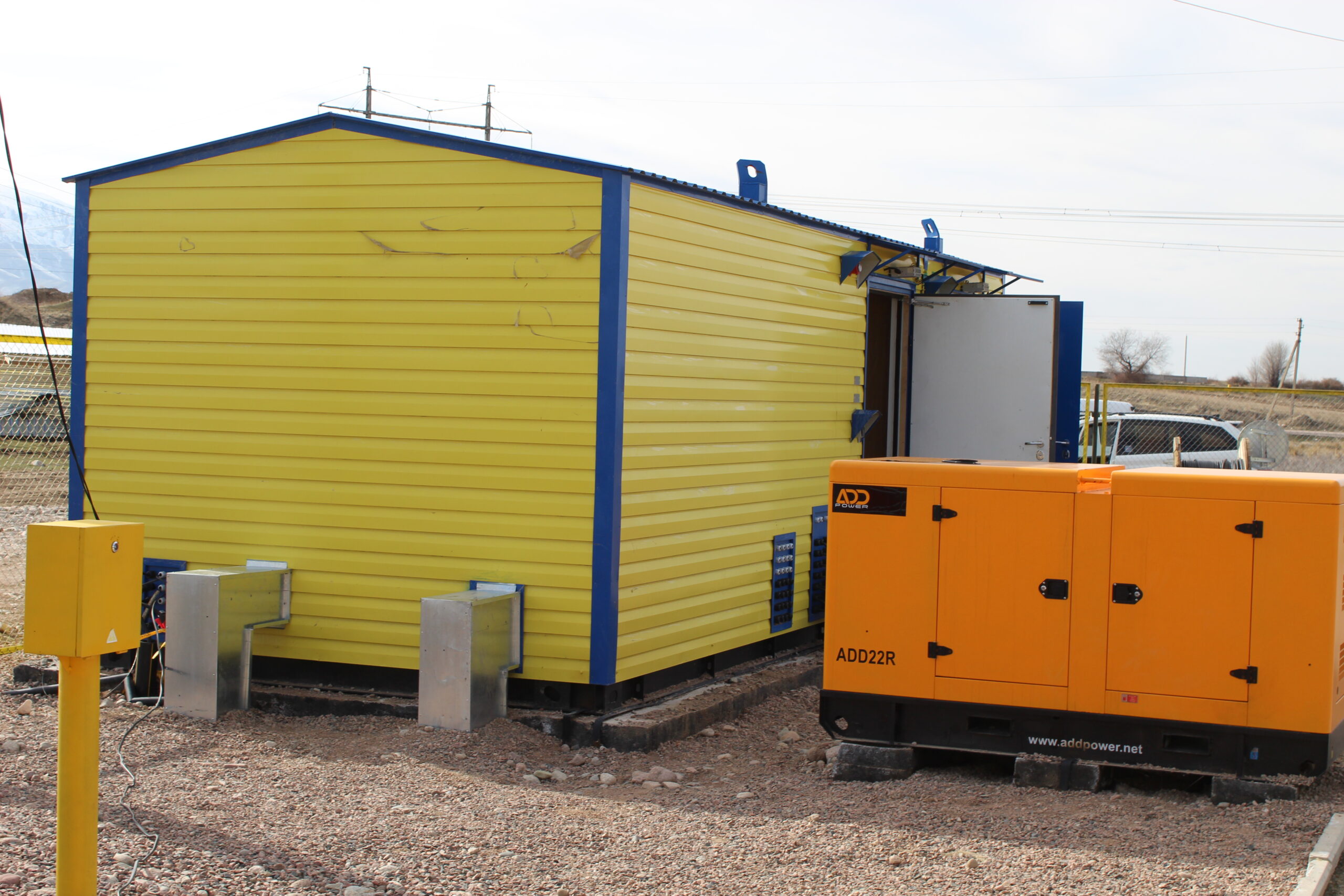

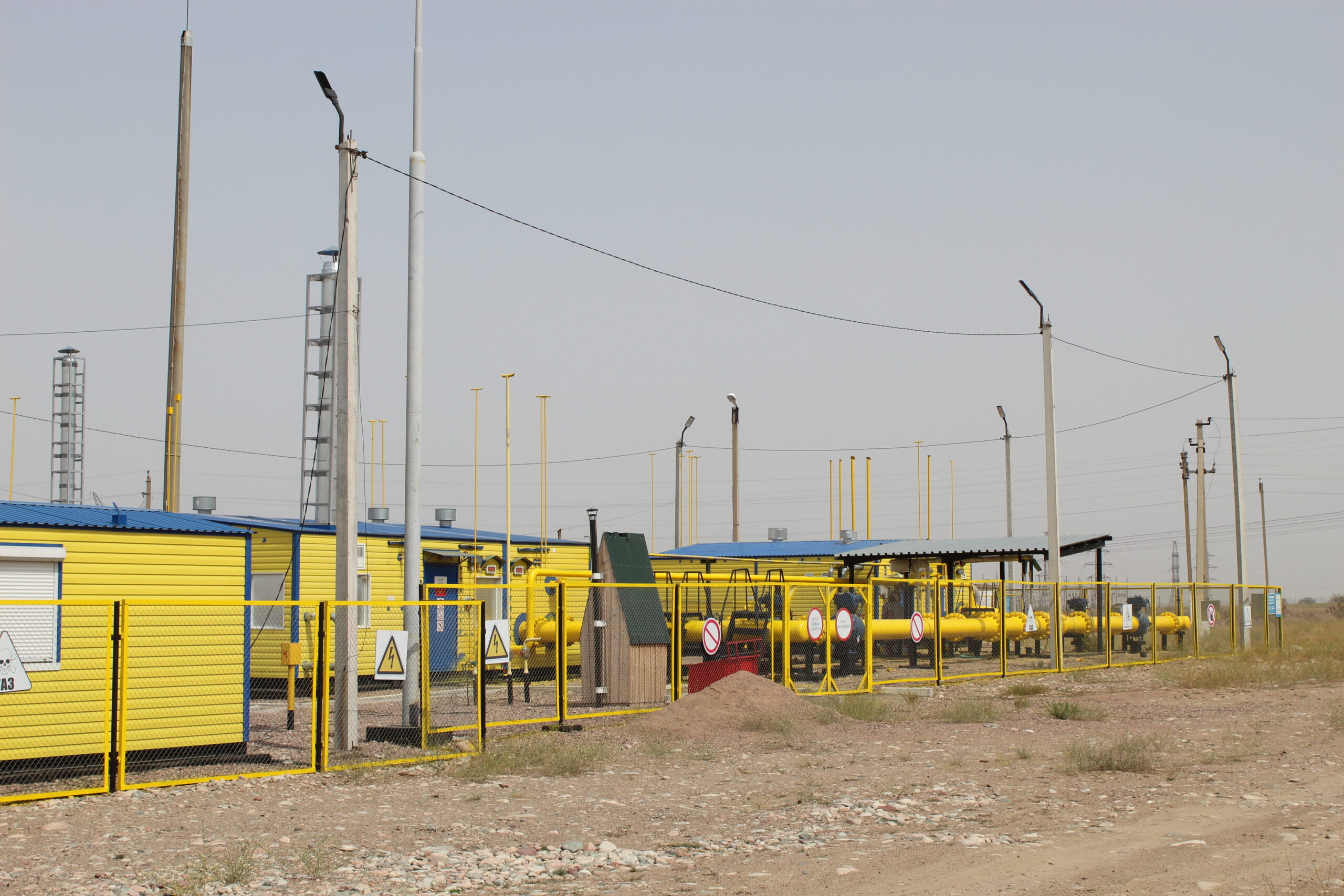

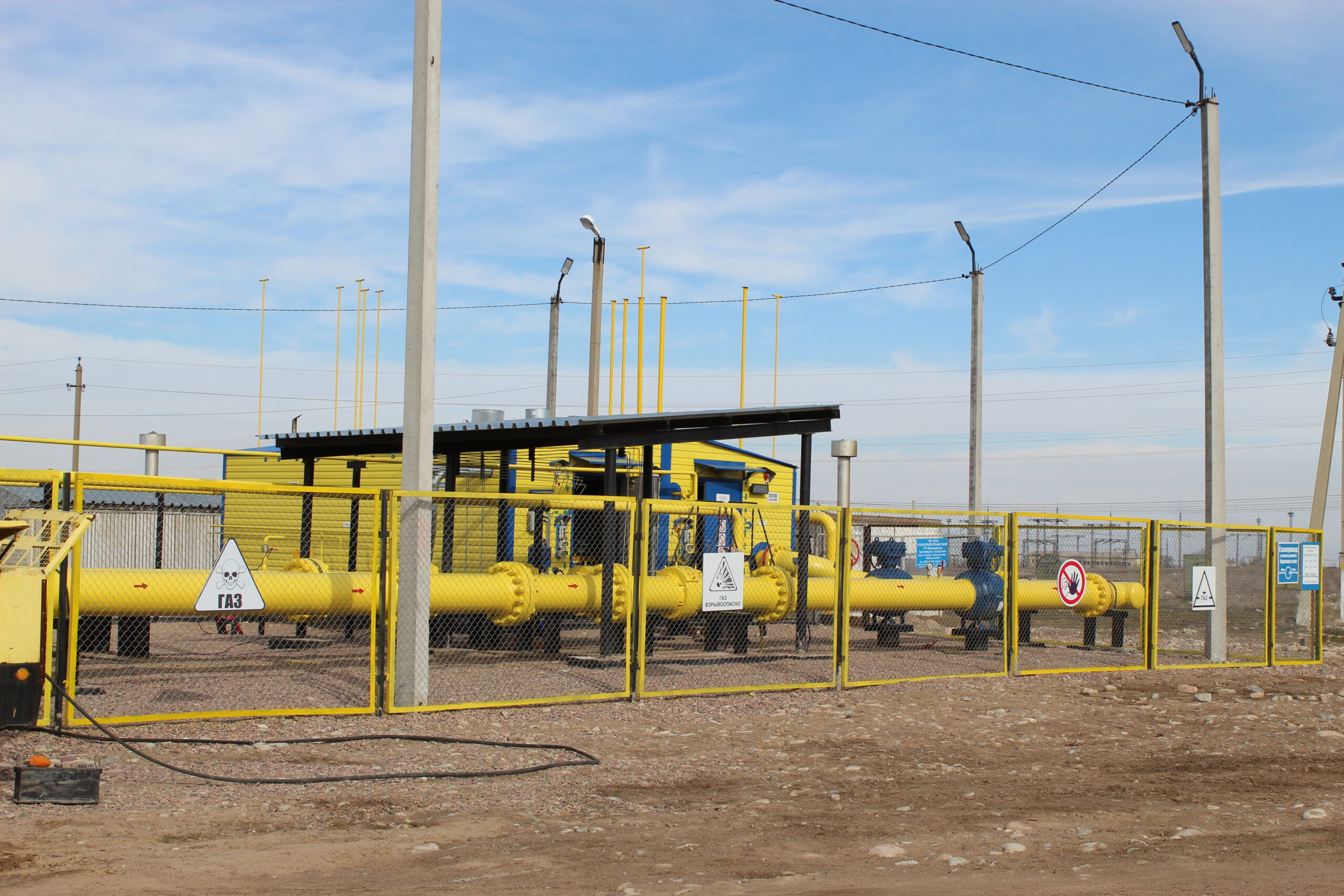

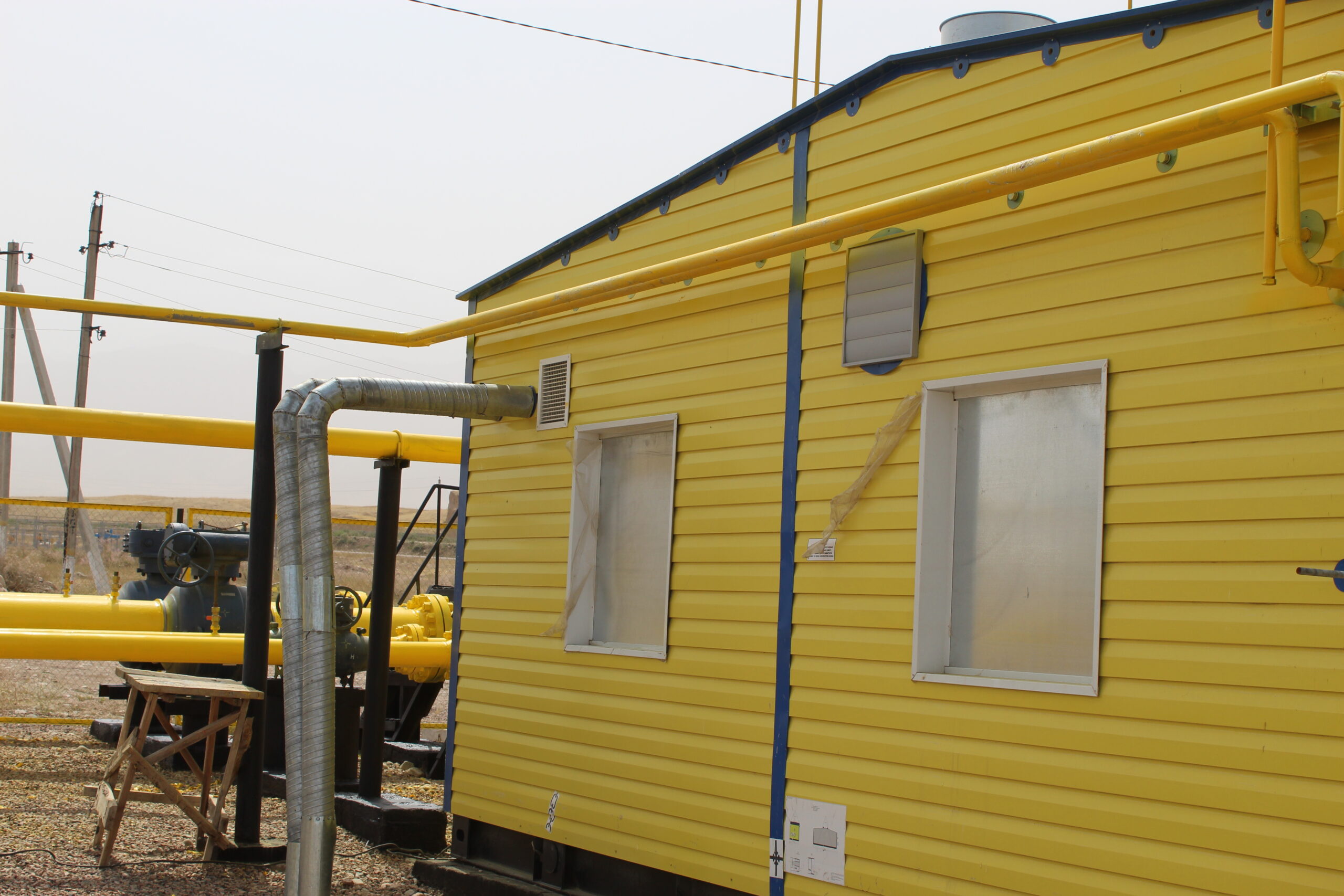

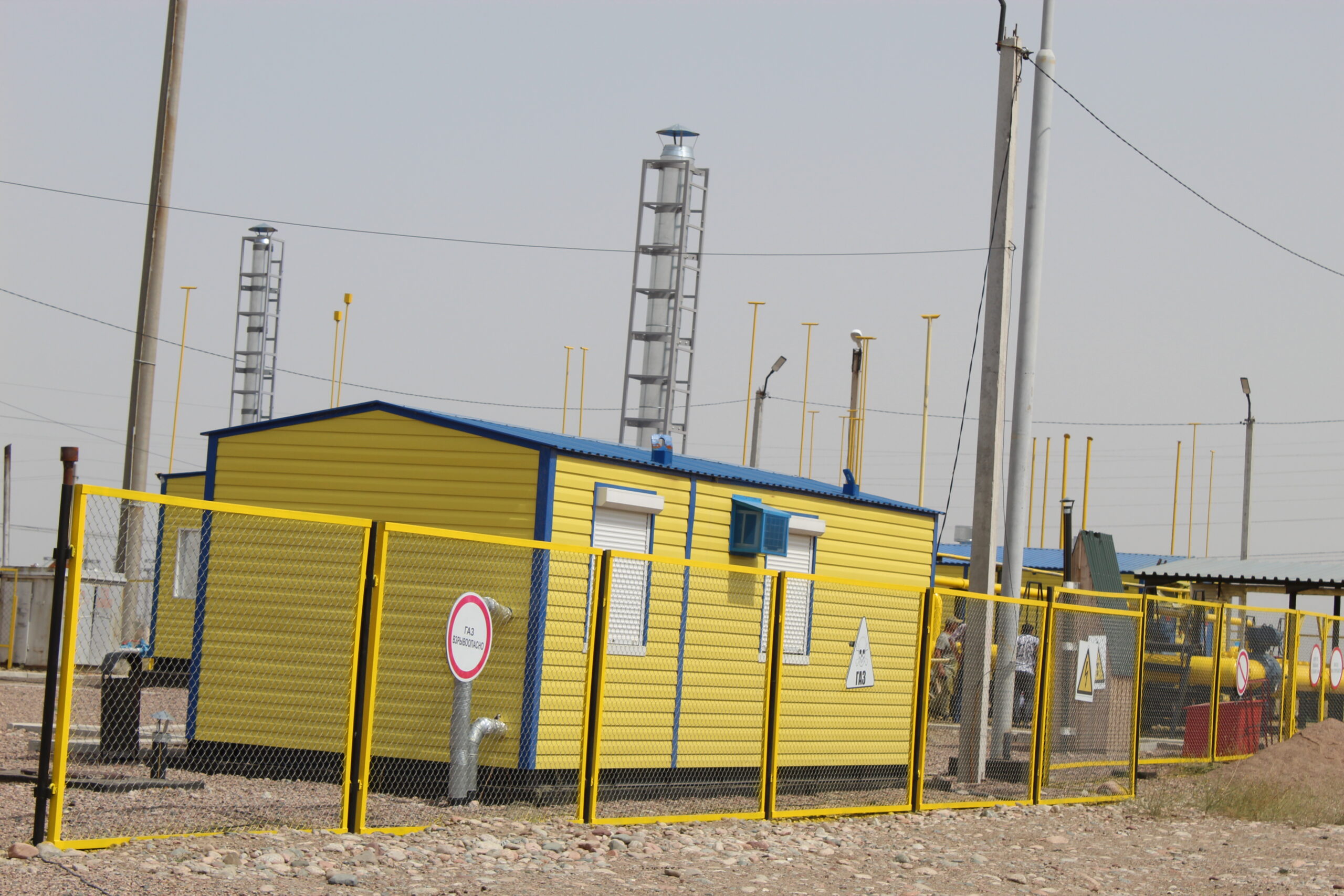

Всё технологическое оборудование стандартной комплектации АГРС и средства автоматизации размещаются в самостоятельных блочных конструкциях (блок-боксах) с газонепроницаемыми стенами.

Стандартное блочное исполнение АГРС включает в себя:

блок-бокс переключений;

блок-бокс редуцирования с узлом очистки газа;

система учета расхода газа;

блок-бокс КИПиА с двумя отсеками (операторная, помещение для мастерской);

автоматический подогреватель газа;

система контроля, управления и защиты от предельных значений;

одоризатор газа.

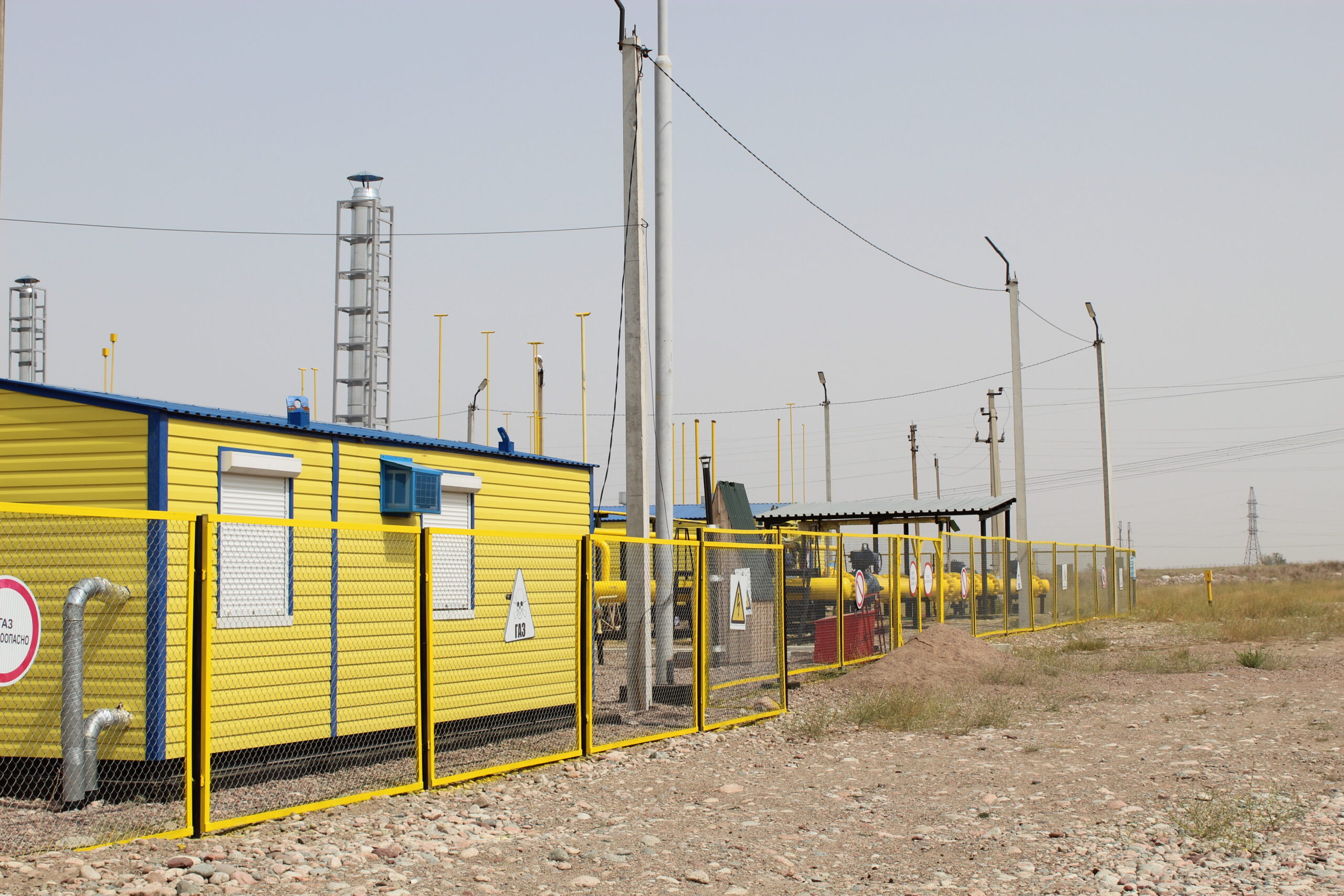

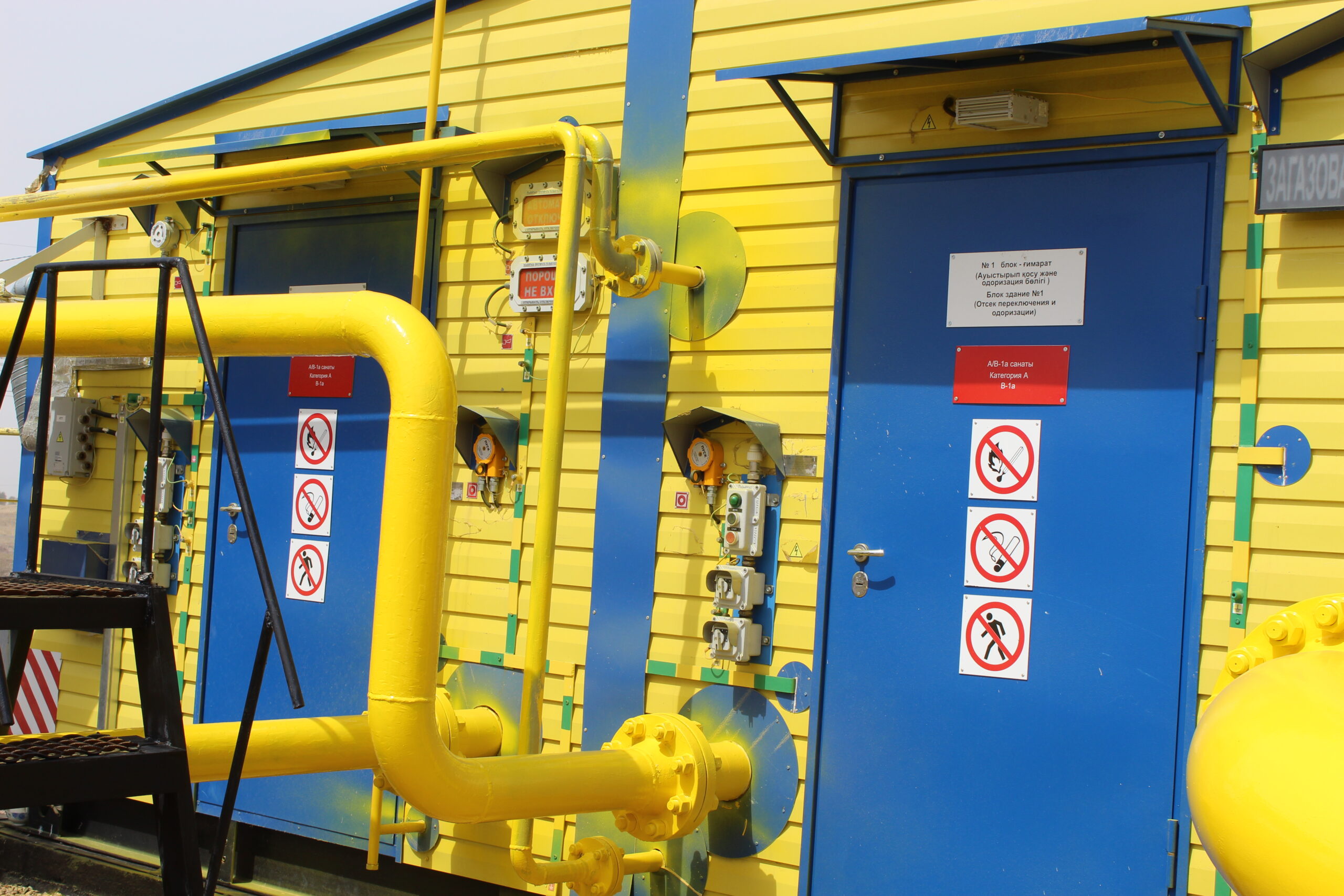

Блок-боксы АГРС в стандартной комплектации представляют собой металлические каркасы, установленные на утепленных основаниях и облицованные стеновыми трехслойными панелями с несгораемым утеплителем. При необходимости, состав и количество блок-боксов может отличаться от стандартной комплектации АГРС. В этом случае конфигурация АГРС, варианты исполнения и поставка дополнительного оборудования оговариваются в опросном листе или в договоре на изготовление станции.

1. Состав блок-бокса переключения:

Байпасная линия;

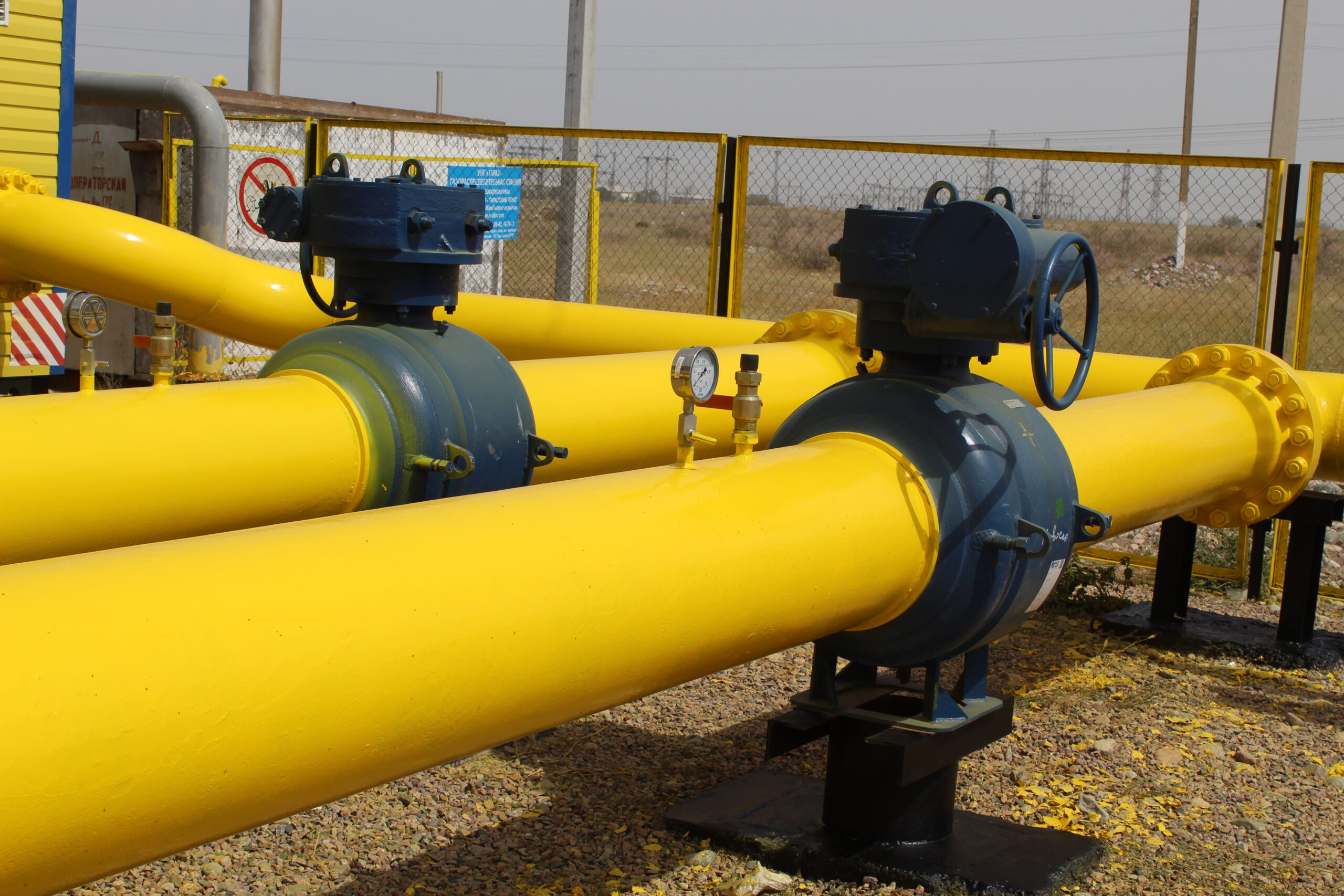

Шаровые краны с пневмоприводом;

Узел предохранительных клапанов;

Узел подготовки импульсного газа;

Система естественной и принудительной вентиляции;

Система охранной сигнализации;

Система контроля уровня загазованности и пожарной сигнализации;

Датчики КИПиА и сигнальное оборудование;

Электроосвещение;

Электрообогрев (при необходимости).

2. Состав блок-бокса редуцирования:

Узел очистки газа с двумя фильтрами (основной и резервный) и накопителем (автоматический сброс конденсата в дренажную емкость);

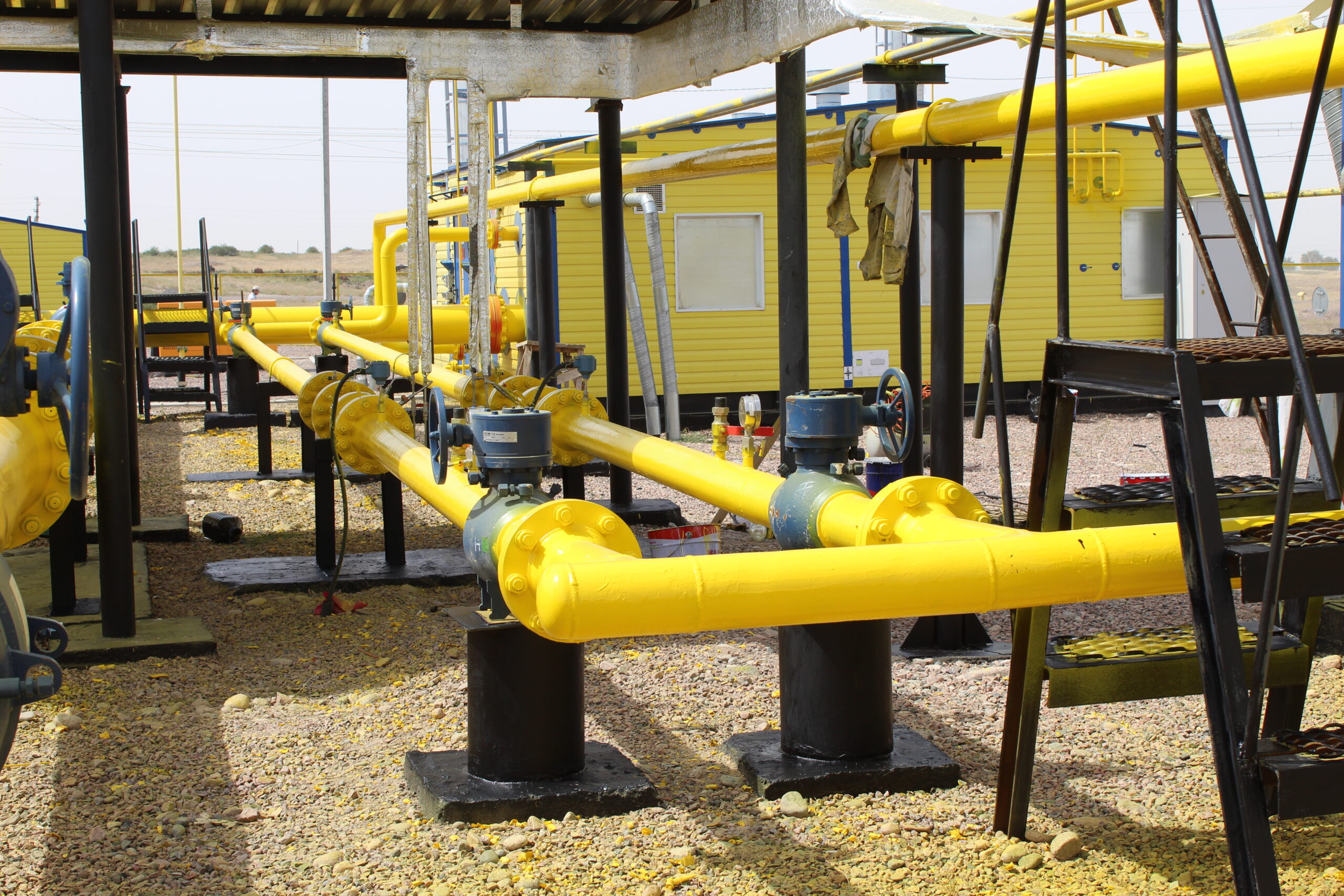

Две линии редуцирования (основная и резервная) на базе регуляторов с отсекающим устройством или с двумя последовательно установленными регуляторами;

Узел редуцирования газа для собственных нужд;

Узел подготовки импульсного газа;

Система принудительной вентиляции;

Система охранной сигнализации;

Система контроля уровня загазованности и пожарной сигнализации;

Датчики КИПиА, исполнительные механизмы, сигнальное оборудование;

Электроосвещение.

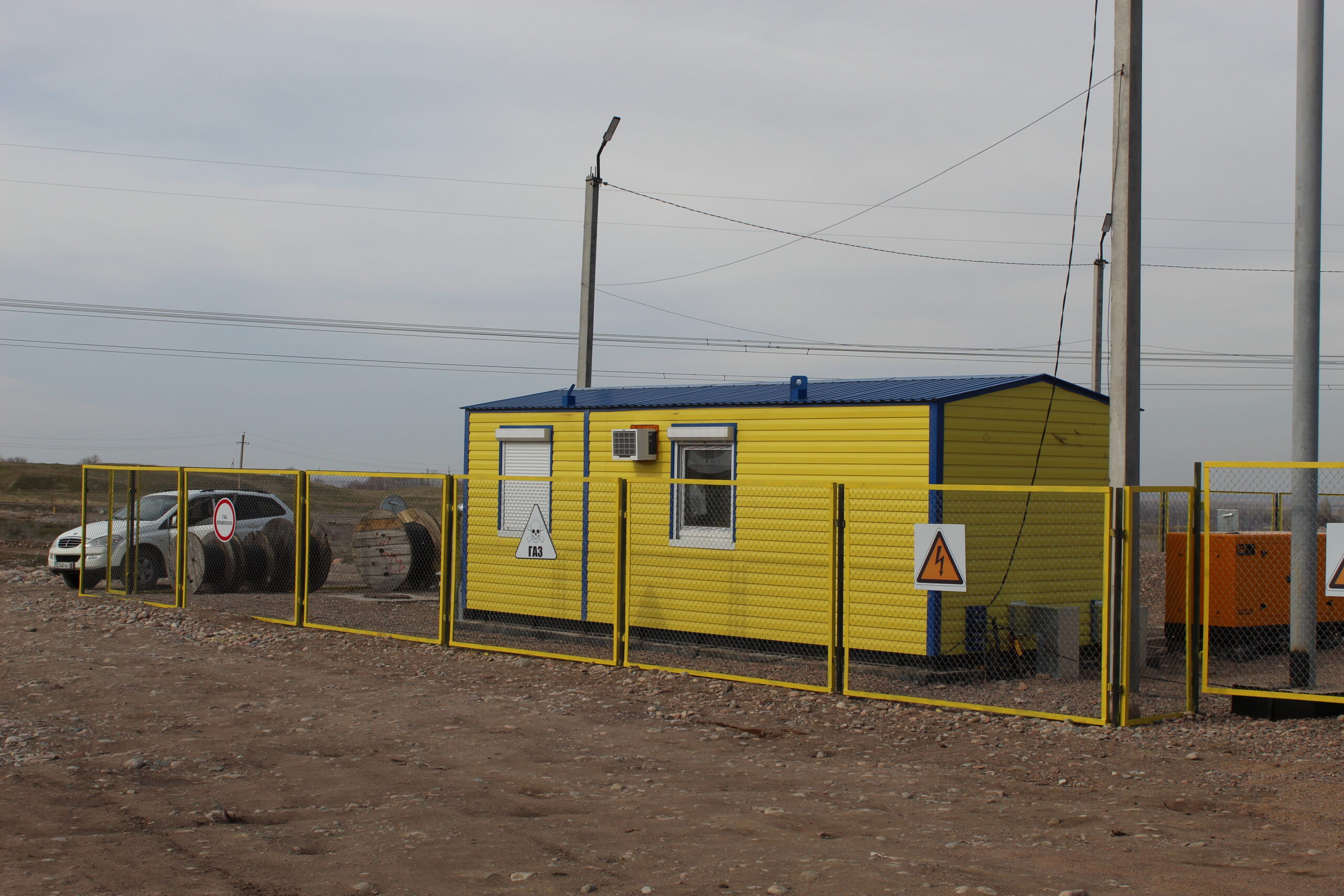

3. Состав блок-бокса КИПиА:

Система вентиляции, кондиционирования, освещения;

Шкафы для размещения оборудования систем автоматического контроля, приборов, систем связи, серверов и коммутаторов, кабельной разводки и систем контроля и защиты;

Автоматизированное рабочее место (АРМ) для визуализации, дистанционного контроля и управления технологическим процессом АГРС;

Система связи с потребителем и поставщиком газа;

Помещение мастерской для выполнения работ по техобслуживанию;

Электрооборудование (шкаф электропитания, источник бесперебойного питания, контроль напряжения).

4. Состав узла коммерческого учета газа

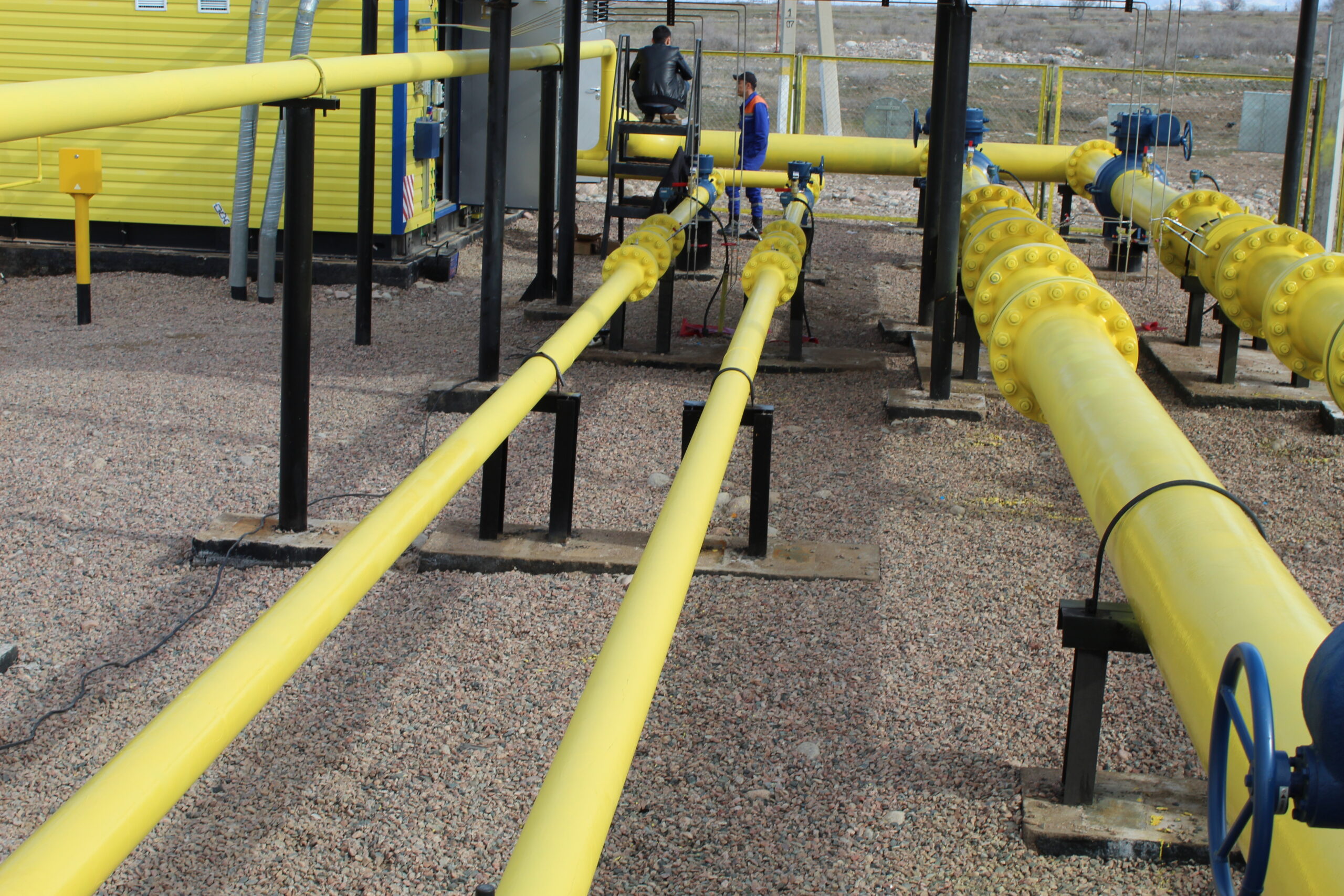

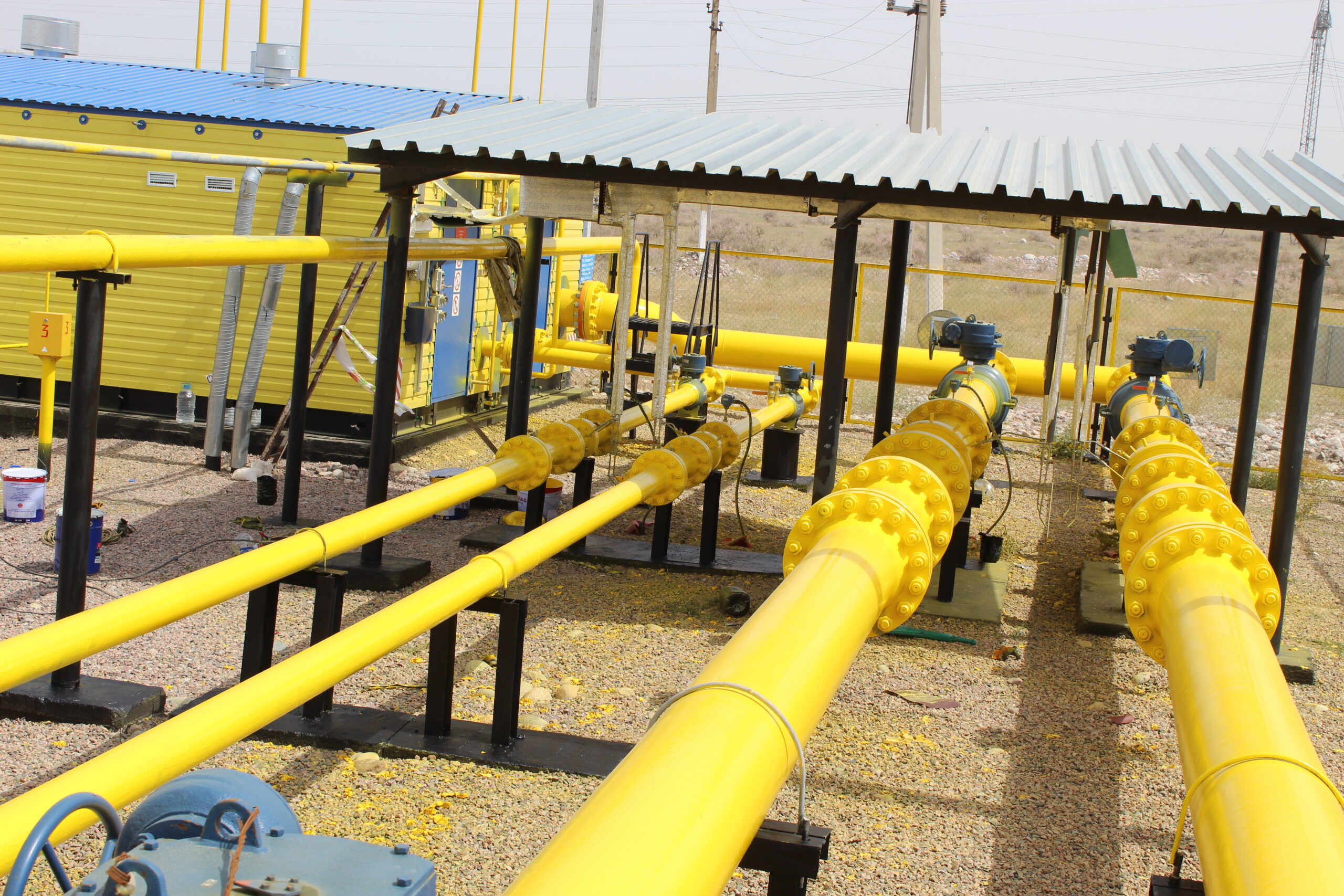

Измерительные линии, размещенные в отдельном блок-боксе или на открытой площадке;

Первичные приборы контроля давления, перепада давления, температуры и других технологических параметров;

Запорная арматура на входе/выходе измерительных линий;

Кабельные проводки, обеспечивающие передачу данных в операторную АГРС;

В случае размещения узла измерения на открытой площадке, вычислитель расхода (или корректор), газа устанавливается в блок-боксе редуцирования, или в термоизолированном шкафу.
